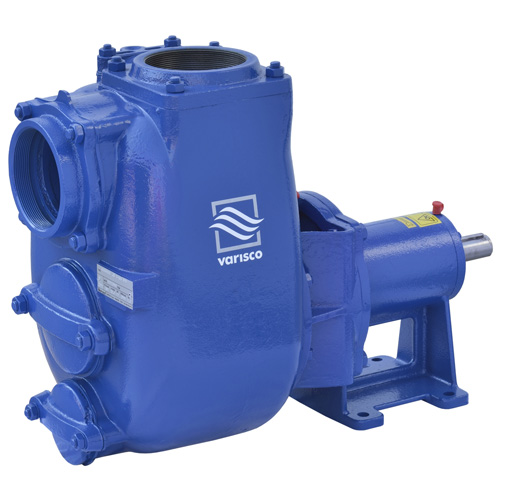

Серия JE (J). Самовсасывающие центробежные насосы для «грязных» жидкостей

Воздух (желтые стрелки) всасывается в насос за счет вакуума, вырабатываемого при вращении рабочего колеса, и смешивается с жидкостью (голубые стрелки), содержащейся в корпусе насоса.

Смесь воздуха и жидкости подается в заливную камеру, где воздух, обладающий меньшей, чем жидкость плотностью, отделяется и выводится через напорную магистраль, в то время, как жидкость, обладающая большей плотностью, подается обратно и рециркулирует.

После того, как из всасывающей линии будет таким образом удален весь воздух, насос производит заливку и работает в режиме обычного центробежного насоса.

• Быстрый процесс самовсасывания без донного клапана. Перед запуском для обеспечения самовсасывания в технологическое отверстие на корпусе насоса необходимо залить обычной воды. После заполнения водой насос способен автоматически качать жидкость, расположенную ниже уровня установки с глубины до 7.5 метра. Следует учитывать, что максимальная производительность насоса существенно снизится при удержании всасывающего столба различной высоты. Подробные графики зависимости высоты удерживаемого столба жидкости во всасывающем патрубке, производительности и напора представлены в описании каждой модели.
• Простота установки: в жидкость погружается только всасывающий шланг. Насос может быть расположен не погружённым в жидкость, выше, на расстоянии, в наиболее подходящем месте для установки, контроля и обслуживания.
• Полуоткрытое рабочее колесо позволяет свободно перекачивать «грязные» жидкости с твердыми включениями большого диаметра до 76 мм, облегчает доступ для осмотра и очистки.
• Осевое механическое уплотнение смазывается снаружи, может работать в сухом состоянии обеспечивая достижение максимального разряжения, даже при перекачивании сильно абразивных жидкостей и упрощает техническое обслуживание. Контроль и долив масла осуществляется через отверстие в корпусе. Уплотнения изготавливается из карбида кремния или вольфрама (возможно изготовление с вращающейся стороной из графита для перекачивания нефтепродуктов). Конструкция насоса предусматривает возможность промывки уплотнения. По запросу возможно оборудование насоса двойным уплотнением или уплотнением-картриджем.
• Длительный срок эксплуатации. Подверженные износу детали легко заменяются, причём такая замена может осуществляться несколько раз без ухудшения изначальных рабочих характеристик. К подверженным износу частям относятся: механическое уплотнение, компенсационная пластина и рабочее колесо.
• Высокая износостойкость к абразивным жидкостям: благодаря исполнению из высокопрочного чугуна, бронзы или нержавеющей стали, а также применению современных механических уплотнений из различных материалов, обеспечивается максимальная износоустойчивость при перекачивании абразивных жидкостей, в том числе с содержанием взвешенного песка, гравия, щебня, а также агрессивных жидкостей с наличием твердых включений, солевых растворов, морской воды. Напротив рабочего колеса установлена компенсационная пластина, на которую приходится большая нагрузка напора, предохраняющая корпус от стирания абразивными суспензиями. Эта пластина является расходным элементом и при износе легко заменяется, что позволяет эксплуатировать насосы Varisco в разы дольше аналогов других производителей.
