SAXMAG V 80-2

Насосы V - это насосы объемного, роторного типа с внутренним зацеплением.

Поток генерируют две шестерни, называемые ротором и ведомой шестерней, установленных одну в другую и разделенных серповидным элементом, вращении которых вызывают перемещение объемов: всасывание продукта создается разъединением зубцов, подача - их соединением. В результате получаются постоянный не пульсирующий поток жидкости и высокая объемная подача по сравнению с ограниченными размерами машины.

• Постоянная производительность , пропорциональная скорости вращения независимо от давления.
• Непрерывный ровный (не пульсирующий) поток жидкости и отсутствие скачков давления, вызывающих вибрацию на трубопроводную магистраль.
• Гибкость. Конструкция насосов предусматривает возможность осевой регулировки положения ротора, что позволяет одним насосом перекачивать жидкости с вязкостью ниже воды и жидкости в высокой вязкостью, такие как, например, битумы, меласса, смолы, полимеры и т.п.
• Реверсивность перекачки . Благодаря конструкции шестеренные насосы обладают возможностью изменять направление потока жидкости с сохранением рабочих характеристик. Для этого достаточно изменить направления вращения привода.
• Самовсасывающая способность. Благодаря геометрии шестерен, создаваемый насосом высокий уровень разряжения обеспечивает быстрое самовсасывание при максимальной высоте столба, допускаемой физическими характеристиками перекачиваемой жидкости (температура, упругость паров, вязкость и т.д.). Перед запуском для обеспечения всасывания и для предотвращения повреждения уплотнения, рекомендуется залить во всасывающий патрубок немного перекачиваемой жидкости.
• Простая конструкция. Только два вращающихся элемента – ротор, ведомая шестерня и одно осевое механическое или сальниковое уплотнение. Эти три детали подвергаются наибольшему износу. Однако при корректном подборе насоса и использовании его по назначению с соблюдений требований по эксплуатации замена этих запасных частей потребуется только через 2-3 года непрерывной работы.
• Прочность и долговечность обеспечена характеристиками и качеством материалов, используемых при производстве, низкой периферийной скоростью ротора, усиленной подшипниковой частью, рассчитанной что бы обеспечивать осевые и радиальные нагрузки. Это подтверждено практически полным отсутствием гарантийных обращений.
• Низкий коэффициент износа. Число зубьев ротора не является кратным числу зубьев ведомой шестерни. Это обеспечивает равномерный износ поверхностей зубьев, так как каждый зуб одной шестерни периодически вступает в контакт со всеми зубьями другой шестерни. Кроме того, торцевой износ ротора компенсирует устройство осевой регулировки. Эксплуатационные характеристики остаются практически неизменными, даже при высокой степени износа.
• Простое и удобное техобслуживание . Внутренний осмотр и регулировки могут производиться без демонтажа насоса, трубопроводов и двигателя, достаточно открутить внешнею крышку на корпусе насоса. Шестеренные насосы Varisco имеют большой межсервисный интервал.
• Взаимозаменяемость. Модульная конструкция позволяет заменить элементы насоса элементами с другими характеристиками или из других материалов. Например, могут быть использованы разные виды осевых механических уплотнений, стандартные корпус и крышки могут быть заменены на соответствующие по типоразмеру части с кожухом обогрева или байпасом и т.д.
• Возможность изменения положения патрубков , путем поворота корпуса на основании. Конструкция насоса позволяет изменить расположение напорного и всасывающего патрубков относительно оси вращения, угол изменения всегда составляет 90°.
• Обогревающий (охлаждающий) кожух или как еще его называют «рубашка обогрева». В стандартном исполнении шестеренный насос Varisco может быть произведен с тремя различными системами внешних кожухов, получаемых путем отливки вокруг: корпуса, крышки корпуса или уплотнения вала.
• Обходной предохранительный клапан (байпас). На корпус шестеренного насоса Varisco устанавливается и легко настраивается обратный клапан. Обратный клапан может быть изготовлен с кожухом обогрева и в сдвоенном исполнении.

• В химической промышленности для перекачивания: изоцианатов, серной кислоты, растворителей, метанола, силиката натрия, хлор парафина и т.п.
• В лакокрасочной промышленности, для перекачивания: краски, растворителей, винилацетата, эпоксидной смолы, различных антикоррозийных покрытий.
• В производстве мыла и моющих средств, для перекачивания сульфатов и т.п.
• В деревообработке, для перекачивания фенольной смолы, эпоксидной смолы.
• В пищевой промышленности для перекачивания глицерина и т.п.
• В производстве строительных материалов для перекачивания пропиточных компаундов, адгезивов, битумных эмульсий, синтетической смолы и т.п.

Шестеренные насосы Varisco с магнитным приводом серии SAXMAG V изготавливаются из высокопрочного чугуна или нержавеющей стали. Стандартно, патрубки моделей SAXMAG V25-2 и SAXMAG V30-2, резьбовые BSP, по заказу: резьбовые NPT, фланцевые EN 1092-1 PN16 или ANSI B16.1 #125. Патрубки больших моделей SAXMAG V50-3 – SAXMAG V100 стандартно фланцевые EN 1092-1 PN16, по заказу: ANSI B16.1 #125 (чугун) или ANSI B16.5 #150 (нерж. сталь).

Кожух обогрева (охлаждения) корпуса как опция устанавливается на модели из высокопрочного чугуна, а на модели из нержавеющей стали доступен обогрев только крышки корпуса. Конструкцией насоса предусмотрена специальная опция, обогревающий или охлаждающий кожух магнитной муфты, данная опция не доступна для модели SAXMAG V100-2.

Ротор и ведомая шестерня также изготавливаются из высокопрочного чугуна, закаленной или нержавеющей стали. В насосах для перекачки растворителей могут быть изготовлены с противозадирным покрытием. Вал и палец промежуточной шестерни (цапфа) изготавливаются из закаленной или нержавеющей стали с керамическим покрытием.

Втулки насосов серии SAXMAG V изготавливаются из карбида кремния или карбида вольфрама, по запросу возможно изготовление втулок из других материалов.

На корпус насоса, по запросу, устанавливается обратный предохранительный клапан (байпас) (+Y), а также предохранительный клапан в сдвоенном исполнении (+YY) или кожухом подогрева (+YR).

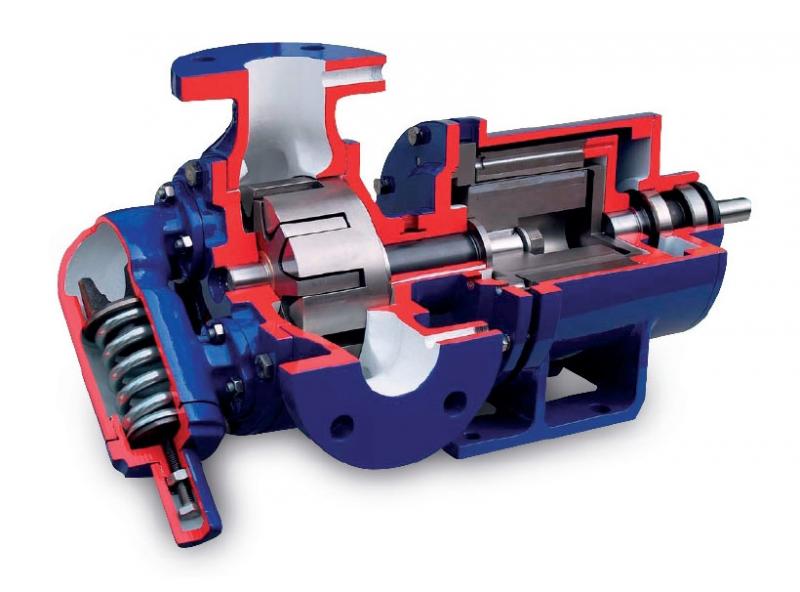

На насосах Varisco серии SAXMAG V с магнитным приводом механическое уплотнение в составе конструкции отсутствует, соединение вала насоса с приводом осуществляется по средством магнитной муфты. Муфта состоит из внутреннего магнита (со стороны ротора) и внешнего (сторона привода). В качестве материала для конструкции магнитных муфт в зависимости от перекачиваемого продукта используется нержавеющая сталь марки AISI 316, либо сплав хастеллой С.

Шестеренные насосы с магнитной муфтой серии SAXMAG V моделей V25-2G, V25-2K, V30-2G и V30-2 K могут поставляться в моноблочном исполнении.

С более подробной информацией о конструкции и материалах изготовления шестеренных насосов с внутренним зацеплением Varisco Вы можете ознакомиться в разделе каталога, шестеренные насосы Varisco серии V, а также обратившись с запросом к нашим техническим специалистам.

На насосах Varisco серии SAXMAG V соединение вала насоса с приводом осуществляется при помощи магнитной муфты, механическое уплотнение в составе конструкции отсутствует, таким образом обеспечивается полная герметичность, исключающая утечку продукта и, следовательно, загрязнение им окружающей среды. Магнитная муфта состоит из внутреннего магнита (со стороны ротора) и внешнего (сторона привода). В качестве материала для конструкции электромагнитных муфт в зависимости от перекачиваемого продукта используется нержавеющая сталь марки AISI 316, либо сплав хастеллой С.

• +W1 – подшипники скольжения и цапфа из карбида вольфрама. Применяется в насосах серии SAXMAG V изготовленных из нержавеющей стали и предназначенных для перекачивания продуктов обладающих слабо абразивными свойствами.
• +R – специальная опция, обогревающий или охлаждающий кожух корпуса насоса.
• +R1- специальная опция, обогревающий или охлаждающий кожух магнитной муфты, не доступна для модели SAXMAG V100-2.
• +R2 – специальная опция, обогревающий кожух или охлаждающий кожух для крышки корпуса, используется в основном на насосах из нержавеющей стали.
• +Y - все шестеренные насосы Varisco серии SAXMAG V могут быть укомплектованы предохранительным клапаном для защиты от избыточного давления (байпас). Их следует применять на тот случай, когда напорный трубопровод может оказаться перекрытым клапаном или каким-то иным устройством. Для моделей SAXMAG V60-2K и SAXMAG V80-2K байпас устанавливается непосредственно на корпусе насоса, для всех остальных моделей на крышке ((кроме SAXMAG V25-2, SAXMAG V30-2 с опцией + R2).
• +YR - предохранительный клапан, изготовленный из высокопрочного чугуна, в комплекте с кожухом предварительного подогрева. На этом кожухе имеются плоские фланцевые патрубки, или по требованию Заказчика, с выемками согласно стандарта DIN 2512 (+ERN).
• +YY - сдвоенный обратный предохранительный клапан (байпас). Он требуется в тех случаях, когда насос рассчитан на использование в режимах с вращением ротора в обоих направлениях (реверса).
• +A – шестеренный насос Varisco серии SAXMAG V во взрывозащищенном исполнении в соответствии ATEX.
• +PT100 – датчик температуры PT100 для насосов во взрывозащищенном исполнении в соответствии с нормативами ATEX.
• +X – шестеренные насосы особой конструкции, изготовленные под заказ, согласно особых требований Заказчика не предусмотренные стандартом Varisco.

Информация предоставляется по запросу

С графиками соотношения вязкости, производительности, давления и частоты вращения Вы можете ознакомится в описании конкретной модели или обратившись с запросом к нашим техническим специалистам.
