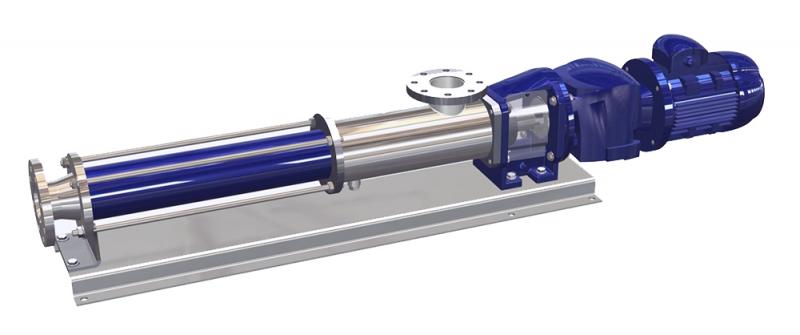

Vulcan 04-064

Широкие отсеки для загрузки и выдачи, которые позволяют перекачивать продукт содержащий до 15% твердых включений при минимальной возможной компактной конструкции винтового насоса.

Максимально компактный и прочный шарнир ротора, форма и размеры которого тщательно разработаны для работы с минимальным кавитационным запасом.

Стандартно, винтовые насосы Vulcan поставляются с двунаправленным одиночным механическим уплотнением. Но пространство между уплотнением вала и кольцом шестерни сконструировано таким образом, чтобы при необходимости обеспечить установку различных механических уплотнений с промывкой или без, двойного механического уплотнения, сдвоенного или оппозитного, сальникового уплотнения, сальникового уплотнения с промывкой.

Соединение насоса с приводом выполнятся с помощью моноблочной опоры и высокопрочных шпилек, конструкция узла позволяет монтировать привод под любым углом в плоскости вращения ротора.

Стандартно, вращающиеся части винтового насоса Vulcan изготавливаются из нержавеющей стали. Технология производства позволяет изготавливать вращающиеся части из других материалов в зависимости от области применения. Дополнительно, вне зависимости от выбранных материалов, узел не подвержен повышенному износу благодаря использованию втулок повышенной прочности.

Защитный рукав сцепления имеет минимальную площадь поверхности контакта с продуктом и не имеет выступов с твёрдыми или острыми частями. Специальный метод герметизации сцепления кольцом из нержавеющей стали, не только гарантирует герметичность при высоком давление, но и позволяет не использовать вторую скобу, которая тем не менее может быть установлена по желанию Заказчика.

На корпусе насоса, изготовленного из чугуна предусмотрена большая инспекционная крышка которая облегчает отчистку и техническое обслуживание пространства между муфтой и статором.

Входная зона статора имеет коническую форму с широким поперечным сечением. Входная зона статора характеризуется конической геометрией с широким поперечным сечением. Компактность муфты позволяет сократить допускаемый кавитационный запас и упрощает прохождение продукта при наличии твердых частиц большого размера.

На концах статора имеется встроенная система уплотнений, которая исключает необходимость применения дополнительных уплотнений, а также предотвращает вращение статора внутри корпуса в случаи если происходит склеивание между ротором и статором во время запуска насоса.

Особое внимание уделяется точности изготовления роторов и высокой степени полировки. Это позволяет максимально повысить эффективность и износостойкость насоса, а также сократить риск блокировки при запуске.

Роторы изготавливаются из различных материалов с использованием различных обработок и покрытий гарантируя наиболее оптимальное решения для любых применений.

Для обеспечения максимального сцепления с ротором статоры изготавливаются из эластомеров высокого качества с строгим контролем параметров. Форма статора с широким шагом обеспечивает большую подачу, чем традиционные модели винтовых насосов при этом сокращает аксиальные толчки и продлевает работоспособность муфт.
